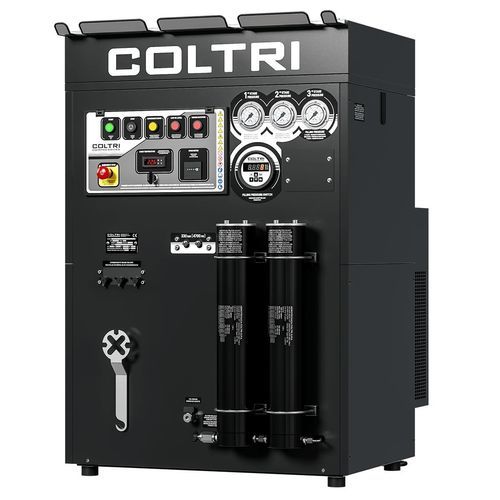

潜水压缩机 Super Silent TPS

可呼吸空气活塞齿轮

概述
Super Silent TPS 为 Prime 系列静音高压呼吸用空气压缩机，设计用于静音运行、可靠的呼吸空气处理及简便维护。其配备三段高压泵组与 Hyperfilter 净化系统，在使用原厂滤芯时可提供呼吸级空气。

泵组

• 三级高压泵组
• 铝合金一体式（monoblock）结构
• 低压齿轮泵强制润滑
• 吸气滤芯：10 µm
• 管路、接头与螺母为 AISI 316 不锈钢
• 第二级后的中间冷凝分离器
• 高压双作用末级冷凝分离器
• 每级压缩后均设安全阀
• 高散热铝压铸汽缸，缸套镀 Nicasil
• 锻造铝连杆
• 锻造钢曲轴
• 二、三级阀门为不锈钢材质
• 重载滚子轴承
• 硬化钢第三级，含 5 段特殊铸铁活塞环
• 二、三级设推力垫以消除活塞横向力
• Hyperfilter 过滤系统

电动机
本型号提供 5.5–7.5 kW 的单相或三相电动机；电机通过皮带向泵组传递动力，带倾斜式电机支架以保持恒定皮带张力。

Hyperfilter 净化系统
Hyperfilter 为串联双滤芯的高容量净化系统：第一层为分子筛以去除水分，第二层为分子筛+活性炭以去除油蒸气及污染物。两级之间的分离器可最大化水分提取。额定过滤容量（进气 20°C，200 bar）：3,050 m³。

电控柜

• 带电机保护的 ON/OFF 开关
• 在达到终压时停机的机电压力开关
• 在运行时对各级之间及末级分离器进行排放
• 自动凝结水排放装置定时器
• 集成空载启动（每次停机自动卸荷）
• 凝结水收集罐：5 L（约 3 L 可用），带消声器
• 显示各压缩级工作压力的中间压力表

机架
静音机舱式机架，便于维护。倾斜式电机支架确保皮带恒张力。外置油位和排油口；带中间压表的控制台；内部温度指示；缺相/相序报警；缺油报警；启停及手动凝结水排放控制。机架为钢制，表面耐划伤粉末喷涂（Black RAL 9005）。

标准配置

• 可选 2 个气瓶接口：DIN 232、DIN 300 或 INT/YOKE 232 bar
• 2 根 1.2 m 充气软管
• 保压阀
• 中间检验用压力表
• PED 认证的双 Hyperfilter 过滤系统
• 舱内温度达到设定值时自动停机
• 自动凝结水排放
• 自动旋转方向检测与控制
• 带自动停机功能的电子压控开关
• 油位监控并具自动停机
• 带滤芯及压力表的油泵
• 自动凝结水排放并输送至容器的系统
• 机架颜色：Black RAL 9005

兼容 / 可选配件（示例）

• C-monitor
• 单压远程充装面板
• 双压远程充装面板
• 带杠杆阀的远程补充与充装面板
• CO SafeGuard — 一氧化碳分析仪
• ColTrimix
• Presec 系统
• 多气体分析系统（CO + CO2 + H2O）
• Tornado 冷却器

技术参数

• 型号：Super Silent TPS
• 压缩形式：3 级高压泵组（铝合金 monoblock）
• 电机功率范围：5.5 – 7.5 kW
• 吸气滤芯等级：10 µm
• 管路与接头材料：AISI 316 不锈钢
• Hyperfilter 过滤容量（20°C，200 bar）：3,050 m³
• 凝结水收集罐：5 L（约 3 L 可用）
• 机架表面：粉末喷涂钢板，Black RAL 9005
• 每级安全阀及中间压表
• 自动凝结水排放及输送至容器系统
• 气瓶接口：DIN 232 / DIN 300 / INT-YOKE 232 bar
