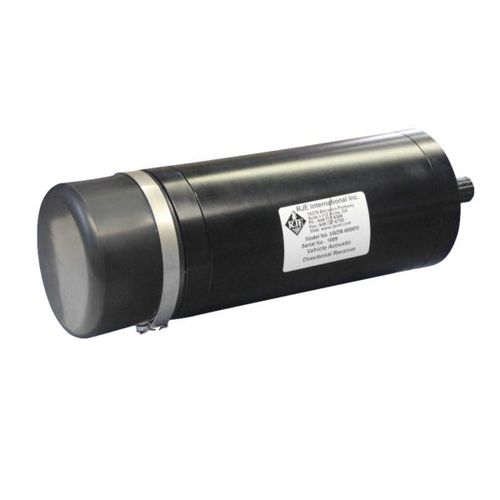

VADR-6000M声学定向接收机是小型但坚固的无源激波接收机。该装置协助ROV和AUV操作人员跟踪8kHz至45kHz的声源。接收器使用RS232协议进行与水面的通信。VADR系列接收机还可以跟踪ATT-400声学转发器,其工作深度为6000米。
振铃器接收机模式
接收带宽
8至45kHz,增量为100Hz
接收器灵敏度
-100dB ref 1μPa @ 1米
转发器模式
接收频率
25, 27, 28, 29, 30, 31, 32, 33, 34kHz
讯问频率
26kHz
声学输出
190dB ref 1μPa @ 1m
声学信号
编码的
系统范围
最远750米(2461英尺)
指向性水听器
波束宽度
40±5度 锥形
方位指示
4个BINS:左或右,3、8、20或>20度
轴承精度
在BINS 1和2中标称5度
轴承分辨率
2度
控制界面
RS232
9600波特,无奇偶,8个数据位和1个停止位
连接器
5针水下可插拔式
接口软件
微软操作系统,已提供
输入电压
18至32VDC,标称24VDC
机械/环境
壳体
铝质硬涂层阳极氧化处理
深度等级
6,000m (19,685ft)
重量
6.空气中8公斤(15磅)/水中5.5公斤(12磅)。
尺寸
12.7厘米(直径)x 28.0厘米(长)(5.00英寸(直径)x 11.0英寸(长))
操作温度范围
-18°C至43°C (0°F至110°F)
---
