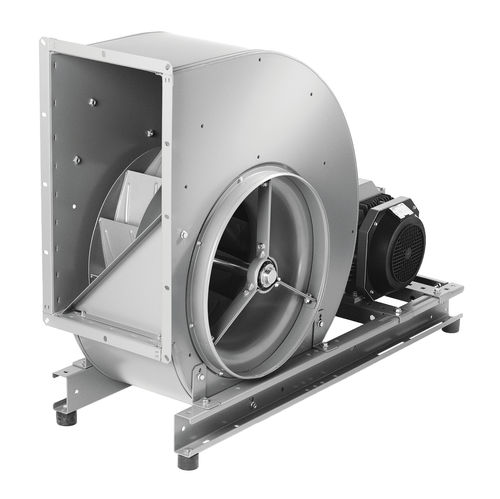

船用通风风扇 GTL-3

底舱离心

GTL皮带驱动的单进风离心风机的空气流量最高可达27立方米/秒，压力最高可达3300帕。该风机可提供不同类型的叶轮。 带前弯叶片的叶轮（GTLF风机） 带后弯叶片的叶轮(GTLB风机) GTLB风机中的后弯叶片与GTHB风机中的叶片具有相同的空气动力学特性，但GTHB叶片是用于更高速度的强化版本。 版本 除了普通版本外，该风机还有防烟版本可供选择。GT的排烟版本已经由法国CTICM研究所和俄罗斯VNIIPO研究所测试。CTICM对风机进行了+400℃，2小时的测试，测试范围包括GTLB-3-025-140和GTLF-3-031-071。VNIIPO对风机进行了+400°C、2小时和+600°C、1小时的测试，测试范围包括所有单进GT风机。排烟型的风机 排烟型的风机有金属轴承阻尼器。防爆型的风机符合德国标准VDMA 24 169 3.1 - 3.2和3.4。进气锥是由黄铜制成的。在GTLF风机中，进气口安装有黄铜带。如果风机的进气口连接到管道上，单进风风机的额定温度可达+80 °C，可以连续运行。如果电机暴露在气流中（即在自由进气扇上），环境温度不得超过+40 °C。可根据要求提供更高温度的电机。 设计 外壳是由Sendzimir-镀锌钢板制成。外壳采用 "匹兹堡折叠法 "进行连接，这种方法可以产生紧密、牢固的连接。
